Solarni sistemi - Sončni kolektor

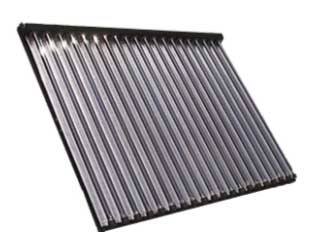

Sončni kolektor SP 14/21 CPC DIFFUSION

Sončni kolektor je sestavljen iz serije cevi iz dvojnega borosilikatnega stekla .
V vmesnem prostoru je vakuum, stekla pa so ob robu zvarjena. Vmesni prostor omogoča selektivno črpanje elektromagnetnega sončnega sevanja zaradi metalizacije »CERMET«. Ta prevleka vsebuje materiale, ki jih je možno popolnoma reciklirati. Absorbersko enoto sestavljajo 7 mm bakrene cevi v obliki črke »U«, ki postavljene v stiku s toplotnimi absorberji iz aluminja, povečajo površino izmenjave toplote.

Posamezna enota je po celotni dolžini postavljena v cev dvojnega borosilikatnega stekla in je vzporedno povezana na zgornjem delu posameznega kolektorja (o14 mm).. Posebna zaščitna plast iz aluminija, ki pokriva bakreni kolektor je popolnoma izolirano z "ISOPLUS" sistemom, kar omogoča negorljivost razreda 0 (ISO – DIS 1182.2), vodoodpornost in nizko bioperzistenco. Pod serijo cevi je postavljena posebna aluminijasta odbojna ploskev z nizko svetlobno mavričnostjo (normativi EN 573/3 –485/2 – EN 485/4 in standardni test za anodno oksidacijo DIN 50943), in s skupno reflektivnostjo, ki je več kot 85-procentna pri uporabi sistema CPC (Compound Parabolic Concentrator).

Tehnični podatki za SP 21:
Število cevi: 21 kom
Toplotni izkoritek: 65,4%
Toplotna izguba: 2,11W/m2 K
Max. tlak: 10,0 bar
Dolžina, širina, višina: 1600x2340x140
Površina (bruto): 3,75 m2
Površina (neto): 3,38 m2
Teža (prazen): 71 kg
Volumen tekočine: 1,92 l
Pretok v kolektorju: 0,5-0,8 l/m
